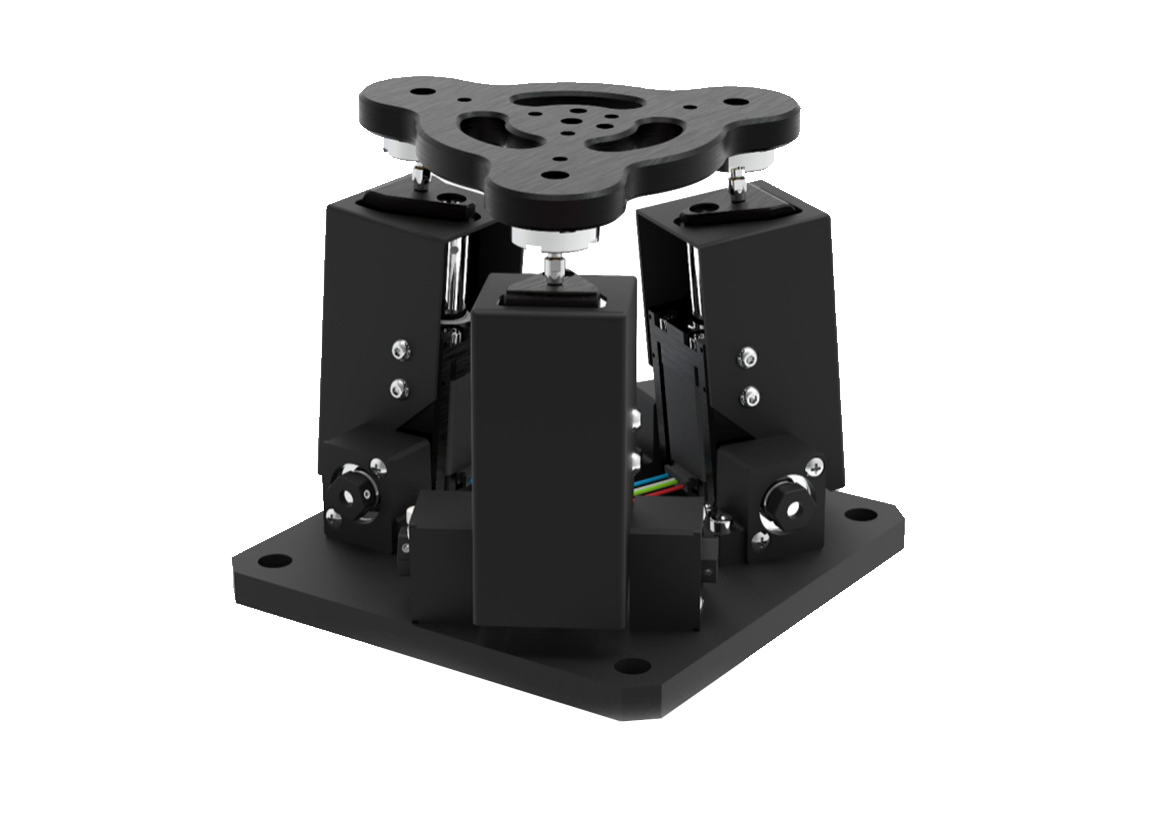

TRI-POD三轴滑台
TRI-POD三轴滑台基于Stewart平台结构,由3个独立电动驱动,实现平台在空间中的三自由度,消除了机械堆叠误差,具备微米级精度与高动态响应,应用于精密制造、航天测试、医疗设备及体感交互等领域。
-
<10 ms快速响应, 动态响应时间
-
产品优势
-
产品参数
-
应用解决方案
产品优势
-
微米级精度 响应快速
实现微米级定位控制,动态响应时间小于10ms,满足高速高精应用需求
-
紧凑设计 高度集成
本体小巧、重心低、集成线缆,适用于精密设备空间受限场景
-
灵活多轴轨迹控制
支持多自由度联动控制,可模拟复杂运动路径,满足非标对位或调试需求
-
模块化关节 易于维护
采用模块化关节单元设计,支持独立更换部件,减少停机时间与维护成本
-
工业级稳定性与寿命
集成线缆,连接简单高精度加工部件确保运动平稳,可靠耐用,适应长期高强度工业环境使用
产品参数
系列型号
-
TRI-POD三轴滑台
-
X轴行程/精度
-
Y轴行程/精度
-
Z轴行程/精度
-
Tx轴行程/精度
-
Ty轴行程/精度
-
Rz轴行程/精度
-
传动类型
-
速度
-
主要材质
-
表面处理
-
水平耐负载
-
安装方式
-
重量
-
尺寸
-
TRI-POD三轴滑台
-
X轴行程/精度±2.0mm / ±5μm
-
Y轴行程/精度±2.0mm/±5μm
-
Z轴行程/精度±5mm/±5μm
-
Tx轴行程/精度±2.5°/ ±0.01°
-
Ty轴行程/精度±2.5°/ ±0.01°
-
Rz轴行程/精度±2°/ ±0.01°
-
传动类型进给螺杆
-
速度5mm/s; 1°/s
-
主要材质AL7075+铸铁
-
表面处理黑色氧化
-
水平耐负载60 N
-
安装方式水平安装
-
重量3.6kg
-
尺寸130x130x150 mm
-
